Canaux thermiques du profileur 6 du wickon A6L d'analyseur de courbe de la température de four de ré-écoulement de SMT
Le temps et la température sont des variables très importantes en soudant des cartes électronique.
Il est important d'apporter les ensembles de carte jusqu'haut à assez de température pendant une période assez longue souder effectivement les composants au conseil.
L'obtention de la température trop haute ou la chauffage de l'assemblée trop rapidement peut avoir comme conséquence des dommages composants.
Les choses de chauffage lèvent assez de résultats dans des problèmes pauvres de soudure et de fiabilité.
WICKON fabrique un grand choix d'instruments pour vous aider en surveillant exactement les variables de temps et de température dans vos processus de fabrication de l'électronique. Ce processus s'appelle Thermal Profiling.
Structure détaillée de profileur thermique de WICKON :
1 : Boîte de Wickon
2 : Manuel
3 : boîte d'isolation
4 : Enregistreur de données
5 : Gants à hautes températures
6 : câble de données
7 : Logiciel d'analyse
8 : Thermocouple
9 : Le rapport de calibrage d'usine
avantages thermiques de profileur de wickon :
1. Assurez-vous que les produits répondent aux caractéristiques de soudure
2. accentuant le refroidissement chaud de four
3. four réglé pour épargner le temps et l'argent requis
4. de sorte que la production puisse être maximisée
5. fournissez la preuve requise par processus de la traçabilité ISO9000
Données thermiques de profileur de WICKON :
| Article | Détails |
| Produit | Profil de courant ascendant de WICKON |
| Température ambiante | -200C--1370C |
| La température de travail | 0-105C |
| Stockage total | 4,000,000points |
| batterie | Sans charger délibérément automatiquement ajoutez la puissance, vraiment 365 sans frais. |
| Non. Du canal | 6.7.10.12 .15.24.32 |
| intervalle d'échantillonnage | 0.05s~86400s (peut être placé selon des conditions d'essai) |
| Type de thermocouple | K |
| Exactitude | +-0.5C |
| Type de batterie | Batterie rechargeable de polymère de lithium |
| Commencez le mode | Le mode direct, mode conditionne (air et l'arrangement de longueur d'essai de début) |
| Poids de boîte Insulated | Selon le modèle et le temps différent de la chaleur |
| Taille de boîte Insulated | Caractéristiques et temps différents de la chaleur de décider |

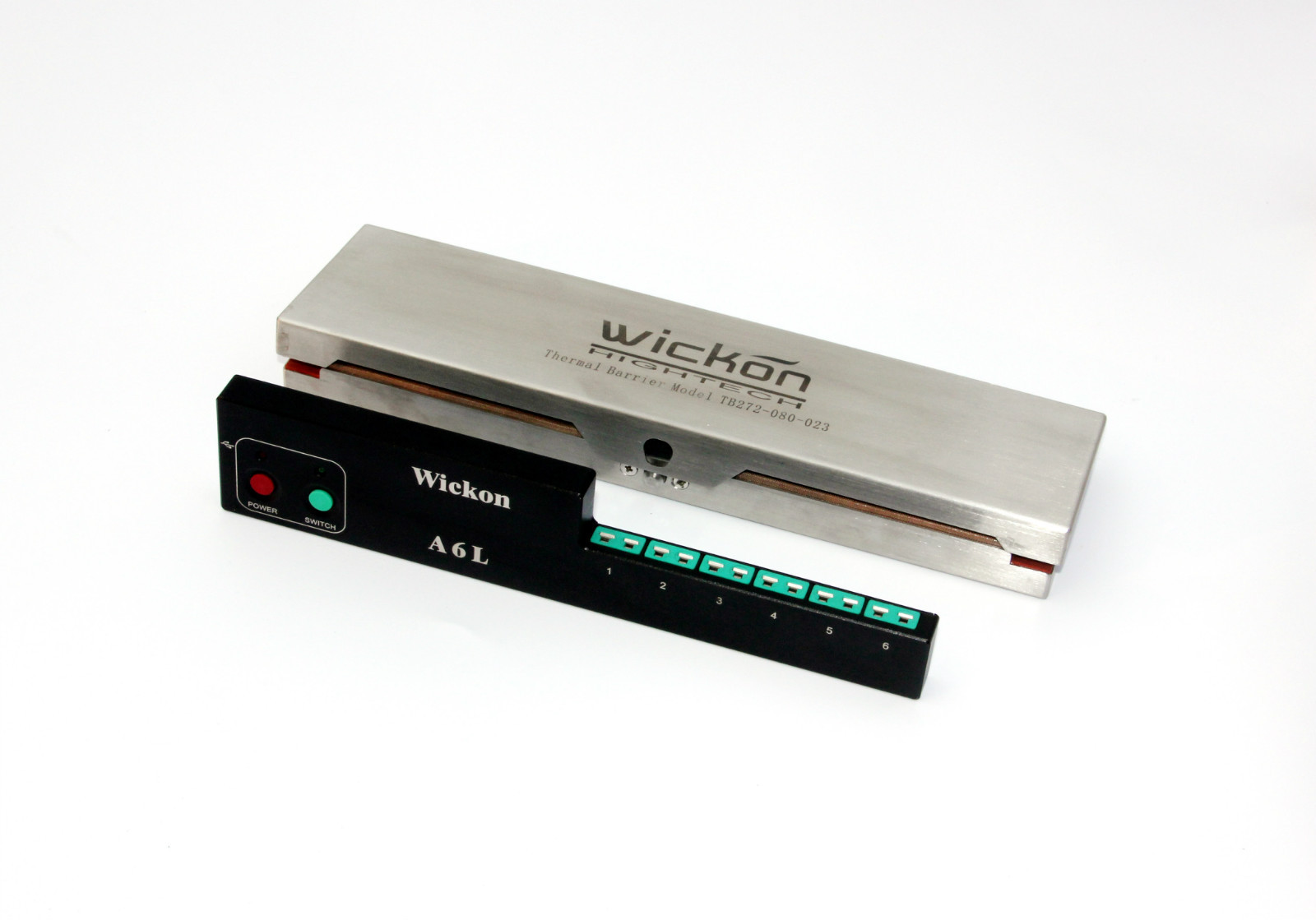

Exposition thermique d'image de profileur de WICKON :
