La chaîne de production à grande vitesse de carte PCB de la machine de transfert LED de JUKI KE-2070 usine la carte PCB Chip Mounter LED de SMD faisant la machine
Machine de transfert de JUKI KE-2070 Spécifications :
| Modèle | JUKI KE-2070 |
| Condition | Utilisé |
| Épaisseur de carte PCB | 0,40 millimètres (minute) -4 millimètres (de maximum) |
| Applicable Composant | 0402-50mm * 50mm (PUCE, IVROGNE, CONCESSION, MELF, QFP, CONNECTEUR, PLCC) |
| Taille composante | 0.3mm-10.5mm. |
| Lancement de Pin (minute) | 0.4mm |
| Dimensions composantes | 0.5mm * 1.0mm (minute), 23.5mm * 23.5mm (maximum) |
| Montant la vitesse (maximum) | 0,32 sec/PUCES, 1,8/sec QFP) 8000 puce/ heure |
| Montage de l'exactitude | ± 0.09mm/QFP (reconnaissance du ± 0.1mm/puce (quand reconnaissance de laser) de laser) |
| Minute de taille de substrat | 50 * 30millimètre |
| Taille de substrat Maximum | 410 * 360mm |
| Type des composants | Maximum 20 * 20 millimètres, peuvent être P signalé 0,4 millimètre Goupille IC de BGA et de PLCC |
| Puissance | AC200V monophasé, 50HZ, 2.5KVA |
| Pression atmosphérique et consommation d'air | 0,5 ± 0.05Mpa, 150N1/minute |
| Dimensions | 1400 * 1300 * 1551 millimètres |
| Poids |
1150 kilogrammes |
La machine ultra-rapide KE-2070 de placement convient au placement ultra-rapide machines de petites et de non-composant de puce de placement et le placement ultra-rapide de petits composants.
Non seulement le composant de reconnaissance de laser correspond-il à un éventail, mais également avec l'option de MNVC, il peut exécuter la reconnaissance à haute précision d'image de petits composants d'IC, soutenant la chaîne de production flexible configuration.
Composants de puce : 23,300CPH (reconnaissance de laser/meilleures conditions) (0,155 secondes/puce) 18,300CPH (laser recognition/IPC9850)
Composants d'IC : 4,600CPH (reconnaissance d'image/en employant option de MNVC)
Placement head×1 (6 becs) de laser
(l'anglais 01005) puce 0402 | élément carré de 33.5mm
Reconnaissance d'image (utilisant l'option de MNVC : reconnaissance réfléchie/transmissive, reconnaissance de boule)

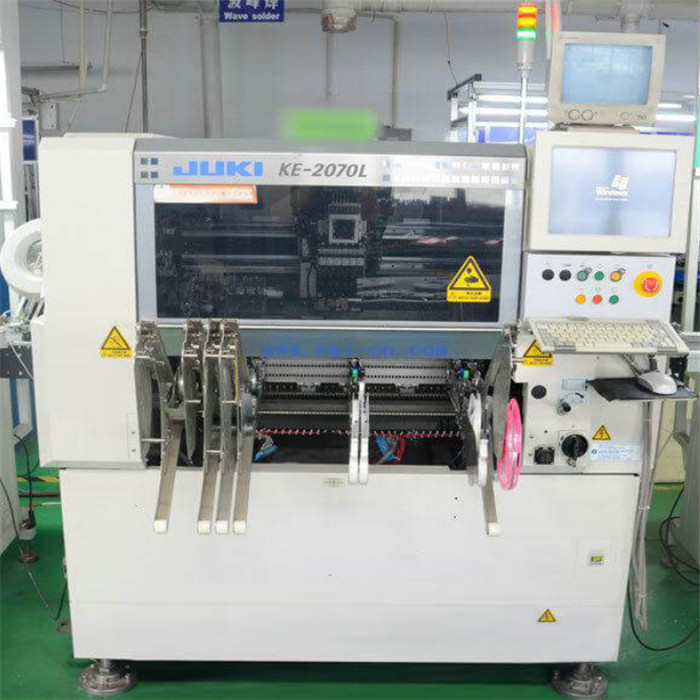

Exposition de transfert d'image de machine de JUKI KE-2070 :
