La machine de transfert de smt de JUKI KE-3020V/3020VR/a mené la machine de transfert/machine de transfert de smd
machine de transfert menée Spécifications :
Une représentation plus de haute qualité et améliorée de la machine polyvalente ultra-rapide KE-3020V/3020VR de placement, plus rapidement, de production, amélioration continue des produits de série du KE, afin de réaliser une chaîne de production électrique ultra-rapide et de haute qualité flexible structure.
Composants de puce : Puce 17,100CPH de la puce 20,900CPH (reconnaissance de laser/meilleure condition) (reconnaissance de laser/basé sur IPC9850)
Composants d'IC : 9,470CPH (reconnaissance d'image/utilisant MNVC)
élément de place de 0402 (pouce 01005) chip~74mm, ou 50×150mm
KE-3020V : × 1 (6 becs) de tête de placement de laser + × principal 1 (1 bec) de placement visuel de haute résolution
KE-3020VR : × principal 1 (6 becs) de placement de laser + 1 tête de placement d'IC avec FMLA (1 bec)
Il adopte le conducteur à deux pistes électrique, qui peut charger jusqu'à 160 genres de composants.
MNVC est installé comme norme
Reconnaissance continue ultra-rapide d'image
Fournitures ultra-rapides de palette (option)
Correspondance au long substrat de taille (option)
Correspondance pour sauter l'exécution (option)
Taille de substrat :
Type substrat (330mm×250mm) de M
substrat de type l (410mm×360mm)
Type de la taille de la l substrat (510×360mm) *1
Type substrat (610mm×560mm) de XL
À
Long substrat (spécifications en forme de L de substrat) *2,800×360mm
Long panneau (type de la taille de la l spécifications de conseil) *2 1,010×360mm
Long substrat (type de XL spécifications de substrat) *2, 1,210×560mm
Taille composante : caractéristiques de 12mm, caractéristiques de 20mm, caractéristiques de 25mm (type caractéristiques de XL de substrat)
Taille composante : reconnaissance de laser, (l'anglais 01005) puce 0402 | composant carré de 33.5mm
Reconnaissance d'image : caméra standard, élément carré de 3mm~74mm, ou 50×150mm
Caméras à haute résolution (tout facultatives) : élément carré de 1.0mm×0.5mm*3~48mm, ou 24×72mm
Vitesse de placement composant : composants de puce, les meilleures conditions : 20,900CPH
IPC9850 17,100CPH, IC *4 composant, 9,470CPH *5
Exactitude de placement composant : reconnaissance de laser, ±0.05mm (Cpk≧1)
Reconnaissance d'image : ±0.03mm (MNVC±0.04mm)
Types de placement composant : jusqu'à 160 types
(A converti en 8mm la bande (en employant un conducteur à deux pistes électrique de bande)) *6

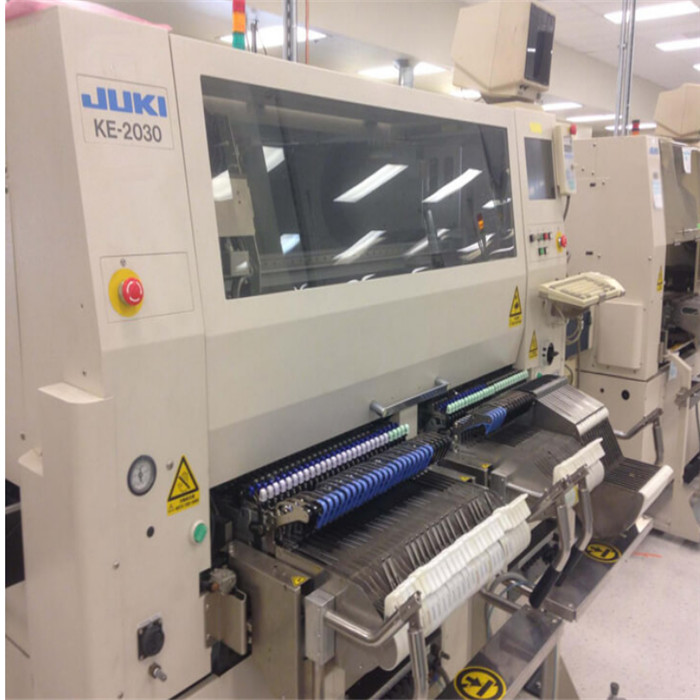

exposition de transfert menée d'image de machine :
