Machine de transfert multifonctionnelle de la machine LED de SMT, machine JUKI FX-3RA de mounter de l'ampoule SMD de LED
Machine JUKI FX-3RA de mounter de SMD Spécifications :
Série : Série de FX
La machine modulaire ultra-rapide, de haute qualité, performante de la machine modulaire ultra-rapide conducteur électrique/mécanique de FX-3RX de placement (de ceinture peut être employé dans la même machine) de placement, améliorer l'efficacité de production, créer les produits de haute qualité, et peut être compatible avec le KE que des produits de série sont assemblés dans des lignes de production, correspondant avec souplesse à de diverses applications de production
Composants de puce : 90,000CPH (0,040 secondes/puce, la meilleure condition) 66,000CPH : puce (selon norme IPC9850)
élément de place de 0402 chip~33.5mm
Reconnaissance de laser : ±0.05mm (±3σ)
La tête de placement de laser est en marche pour la reconnaissance de vol
2 worktables/4 le placement heads/24 de l'axe arms/4 équipe la structure d'un gicleur
Adoptez le moteur servo linéaire d'axe DE X/Y et le plein contrôle de boucle bloquée
Jusqu'à 240 composants peuvent être chargés
Chariot électrique/mécanique de rechange
Nom de spécification de machine de mounter de l'ampoule SMD de LED/modèle :
Machine modulaire ultra-rapide FX-3RAL, machine modulaire ultra-rapide FX-3RAXL de placement de placement
Taille de substrat : pour L substrat (410×360mm)
Pour les substrats de la taille de la l (510×360mm) *1
Pour le substrat de XL (610×560mm)
Long substrat *1 : 800×360mm, 800×560mm
Taille composante : spécifications de 6mm
Taille composante : identification de laser, 0402 (l'anglais 01005) | 33.5mm
Vitesse de placement composant
(Composants de puce) : Les meilleurs états, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Exactitude de placement composant : reconnaissance de laser, ±0.05mm (±3σ)
Types de placement composant : jusqu'à 240 types (convertis en 8mm la bande (en employant un conducteur à deux pistes électrique de bande))

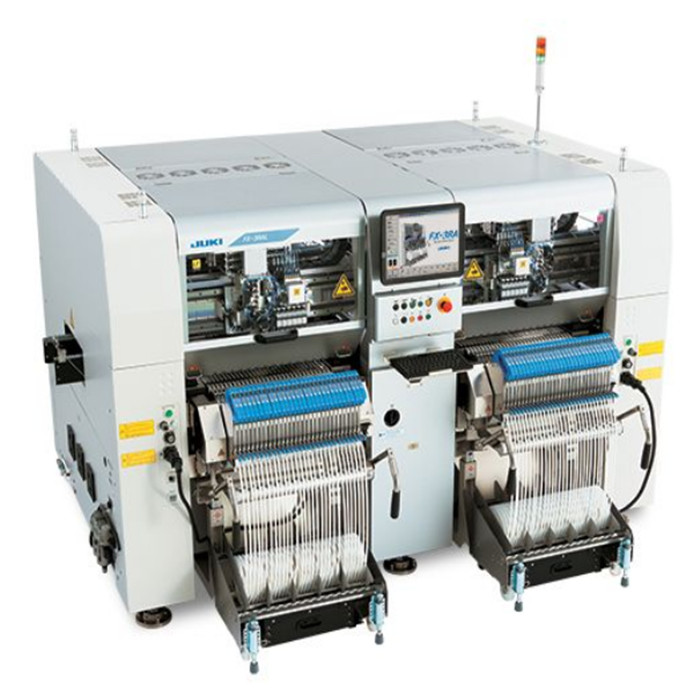

Exposition d'image de la machine JUKI FX-3RA de mounter de SMD :
