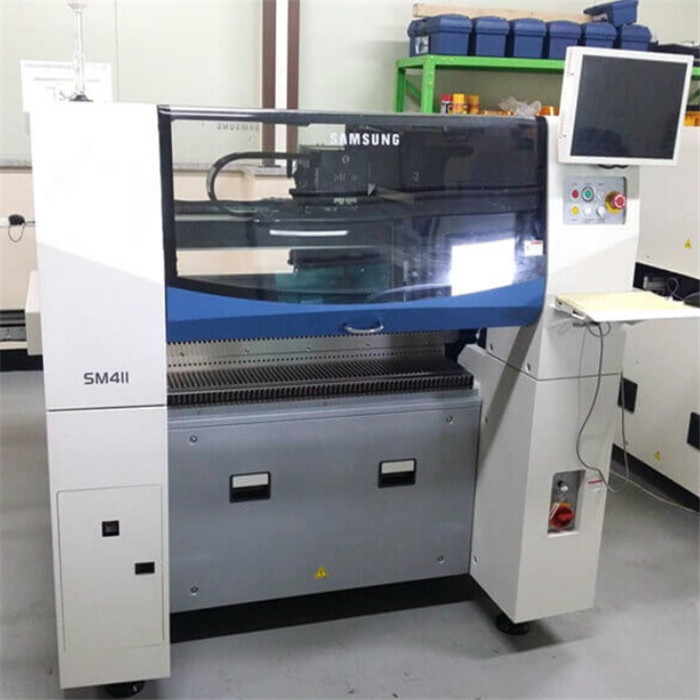

Machine de transfert utilisée originale de Samsung SM411 de machine de mounter de puce de SMT

Machine de transfert utilisée originale de Samsung SM411 de machine de mounter de puce de SMT

whatsapp : +8613424013606, skype : sensenhenhao, wechat : JoyLY0322

NOUS sommes fournisseur de soutien de smt pour les pièces de machine de smt et le conducteur de l'équipement .such as, bec, support de bobine de smt de chariot de stockage de conducteur, graisse de smt, mélangeur de pâte de soudure, compteur de smd, profileur thermique de KIC, bande de smt et ainsi de suite.

Peut également soutenir quelques parties originales de la réparation de machine.

Spécifications de la machine SM411 de transfert

Vitesse théorique 42,000CPH de puce
Montage de la puce de la gamme 0402 au plus grand 14mm IC
Positionnement de l'exactitude de plus ou moins 0.05mm
Taille de carte PCB 510 (l) 460 (w)
Taille d'équipement 1 650 (l) 1 690 (d) 1 535 (h)
Puissance maximum 5.0k VA
Poids 1820kg d'équipement
Le SM411 est basé dessus sur la mouche, Samsung breveté, machine de mi-vitesse de rapide-bâti

avec la double architecture en porte-à-faux pour des composants de puce 42 000 CPH,

Monde des composants 30 000 CPH (de CONCESSION norme IPC9850) le plus rapide dans sa classe la vitesse de correction.

Et, il est également possible de mettre en application la puce à haute précision à haute précision de 50 microns,

quel de la puce 0402 minimum aux composants du maximum 14mmIC jusqu'ici,

peut mettre en application la correction.

Avantage de transfert de la machine SM411 :
À deux pistes parallèle, secondes du temps de manipulation de carte PCB 0
Taux matériel très bas de perte : deux dix millièmes
Système de reconnaissance vol-centré unique de Samsung (vision de mouche)
Fonction automatique d'identification de position composante de conducteur
Structure avancée de fil plat
Bec antistatique d'ESD
Nouveau conducteur direct
Directeur Management Features de P.M. :
La norme IPC9850 peut monter 42,000CPH (puce 1608)
Double système d'entraînement de manipulateur (12 têtes)
En vol système de reconnaissance des images
Double système d'entraînement de moteur servo d'axe des y
Base standard bilatérale de conducteur
Peuvent être installés 120 conducteurs de ceinture de 8mm
Caméra de reconnaissance de point de référence
Dispositif automatique de rechange de bec
Affichage à cristaux liquides de couleur
Double système de transfert de rail
La largeur de rail s'ajustent automatiquement
Dispositif de serrage de bord de carte PCB
Processus de alimentation dépistant le capteur
Système d'exploitation de Windows XP
Ordre et alimentation assortissant le programme d'optimisation automatique
Un bec standard
Paramètres de Samsung SM411
À la manière la vision de vol
Nombre du portique 2 des axes X des axes 6
Montage de la puce volante 1608 de vision de vitesse
CONCESSION 42 000 CPH (IPC9850)
30 000 CPH (IPC9850)
Montage du μ du ± 50 de puce d'exactitude 3σ/puce
(Basé sur les puces standard)
Étroit lancement support 0.1mm (0603)/0.15mm (1005)
Chaîne de composants de 0603 | puce de 14mm, QFP, BGA
(Option : 0402 svp contactez-nous. Plus d'information sera disponible sur votre requête.)
Lancement minimum de goupille (QFP)
Minimum boule lancement (BGA) 0.5mm) (de QFP/0.65mm (BGA)
La hauteur maximum H = 12mm
Minute de la taille de conseil (millimètre) 50 (l) X 40 (w)
Maximum 510 (l) X 460 (w)
(Mode à voie unique, (l) excès 460 : Aucun tampon)
460 (l) X 250 (w) (double mode de ruelle)
610 (l) X 460/250 (w) (option)
Épaisseur 0.38mm | 4.2mm de carte PCB
Nombre des conducteurs 120ea/112ea (commutateur de conducteur)
Puissance de puissance AC200/208/220/240/380/415 V (50/60Hz, 3Phase)
5.0kVA maximal
Consommation d'air de 0,5 | 0.7MPa (5,1 | 7.1kgf/cm2), 300N ? /Minute
Poids 1,820kg
Dimensions (millimètre) 1 650 (l) 1 690 (d) 1 535 (h)

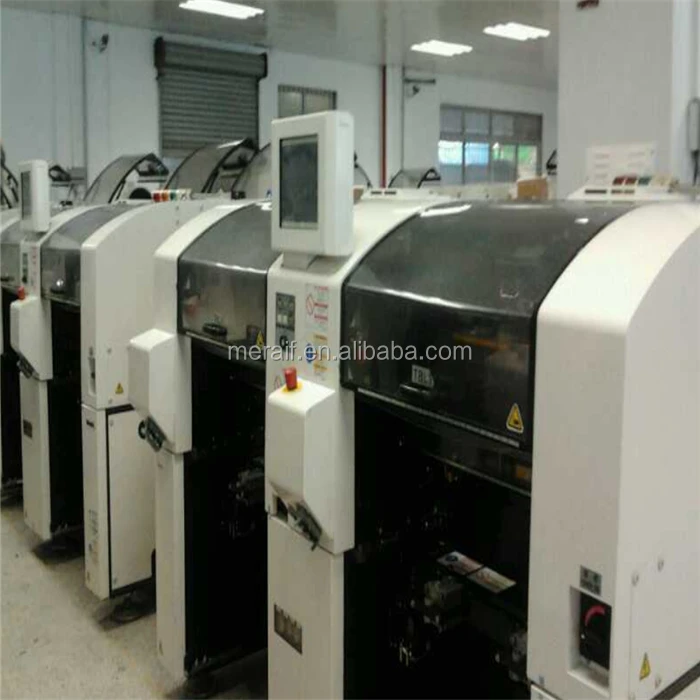

Le client de Meraif dans 35 pays autour de l'expérience de WorldSuccessful :

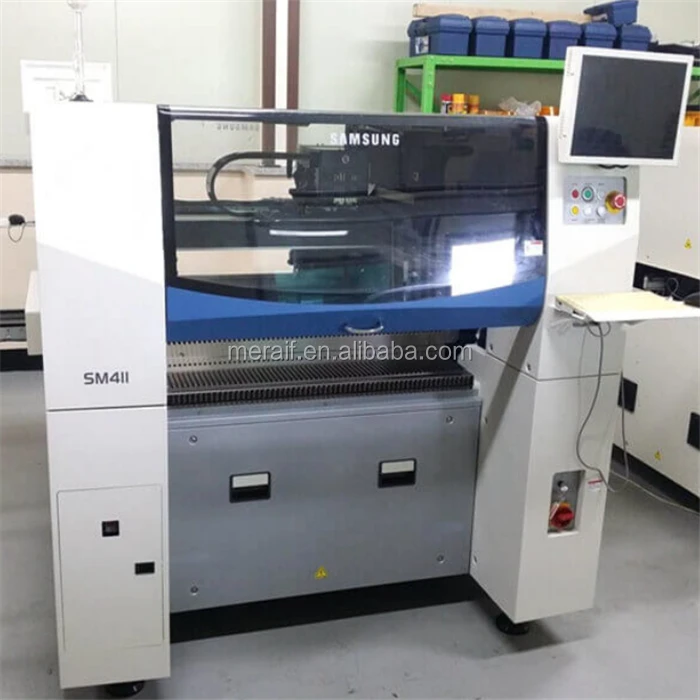

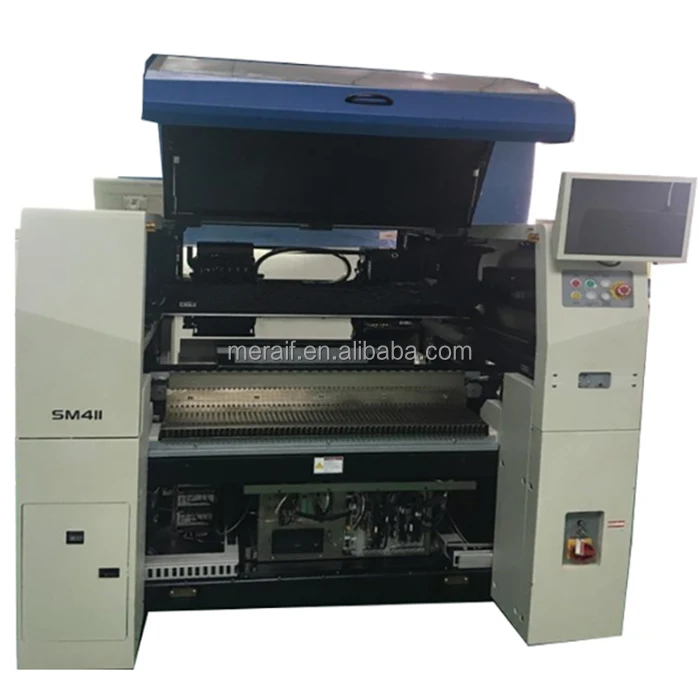

Exposition de transfert d'image de la machine SM411
