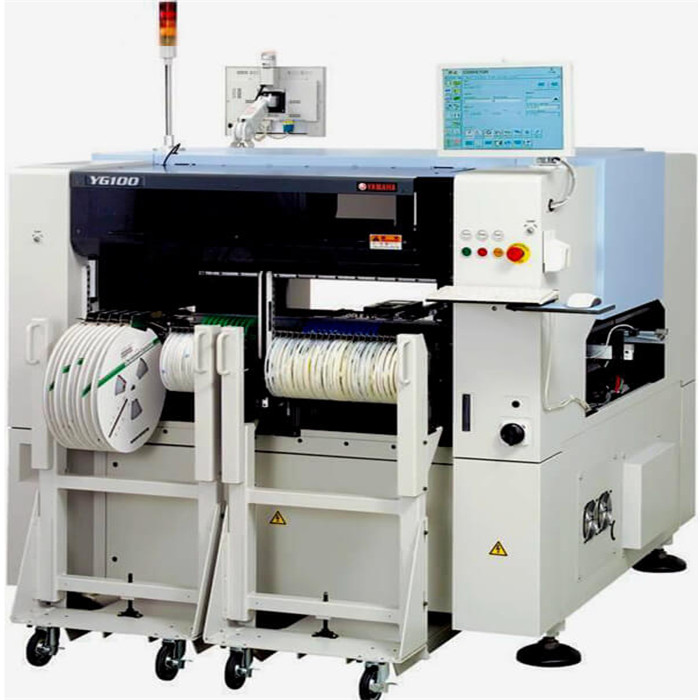

la chaîne de production électronique grande vitesse complètement automatique de machine de SMT a utilisé la machine de transfert Yamaha Chip Mounter YG100
NOUS sommes fournisseur de soutien de smt pour les pièces de machine de smt et le conducteur de l'équipement .such as, bec, support de bobine de smt de chariot de stockage de conducteur, graisse de smt, mélangeur de pâte de soudure, compteur de smd, profileur thermique de KIC, bande de smt et ainsi de suite.
Peut également soutenir quelques parties originales de la réparation de machine.
1. Les avantages de la machine de placement de YAMAHA YG100 :
Montage de la gamme de 01005 micro-composants (de pouce) aux composants de 45mm.
Correspondance à la grande taille L510xW440mm de substrat.
96 genres de grandes variétés composantes.
Vitesse de correction : 24000 CPH (0,15 seconds/CHIP)
Montage de l'exactitude : (μ+3σ) ±0.03mm/CHIP
Répétabilité (3σ) : ±0.03mm/CHIP
Montage de la taille de carte PCB : L50×W50mm~L510×W440mm
Le composant dactylographie l'emballage de ceinture : 120 types (convertis en 8mm la bande)
2. Les paramètres de la machine de placement de YAMAHA YG100 :
Composants de SMD : 0402 (millimètre) - composants de 45MMX45MM TREMPENT SOJ PLCC QFP BGA
Des composants de SMD peuvent être placés 100 sortes (8MM)
Taille de Mounter : L1650XW1562X1470
Spécifications et détails de Yamaha YG100 en tant que suivre :
1) Taille de conseil : De type m : L460xW330 | L50xW50mm/t = 0,4 | 3.0mmL-Type :
L460xW440 | L50xW50mm/t = 0,4 | 3.0mm * utilisation de sATS : L460xW440 | L50xW50mm
2) Montage de la vitesse : Puce : 0,15 secondes/normes des accessoires/32mm QFP : 1,70 secondes/accessoires 3)
États IPC9850 : 17700CPH, puce : 0,20 secondes/accessoires
4) Montage de l'exactitude : Puce : ± 0.05mm (3σ)/QFP : ± 0.05mm (3σ)
5) Montage de l'angle : (unités 0.01±180°)
6) Composants soutenus : 0402 À TREMPER, SOJ, 84 goupille PLCC, lancement QFPBGA de 0.5mm,
CSP31mm, connecteur de 100mm, prise d'IC.
7) Taille de pièces d'équipement : 15mm
8) Méthodes d'identification de partie : système numérique de multi-caméra d'illumination de multi-angle (34 pixels),
multi-angle allumant le bon système de vision (79 pixels).
9) Logiciel d'opération : YGOS (mode en trait plein, OnLineHelp, accessoires riches et organes internes)
10) Logiciel d'optimisation : Services de base (nombres de tête et de conducteur,
Automatiquement spécifique par l'installateur)
11) Logiciel à télécommande : Choisi (fonctions en ligne et en différé disponibles
12) Port de communication : (L'Ethernet a Lan&RS232C)
13) Dispositif de sécurité : Dispositif de protection principal de collision en deux modes : SoftLimit et HardLimit.
Le commutateur de CoverInterlock est utilisé pour la prévention de tête et de collision.
14) Alimentation d'énergie : C.A. triphasé 416~200V, V± 10%, 50/60Hz, 4.8kVA
15) Alimentation en air : 5.5kg/) (de DryAir/140/min
16) Taille et poids : 1 650 (L) x1,562 (W) x1,850 (H) millimètre
17) Poids : 1,630kg
