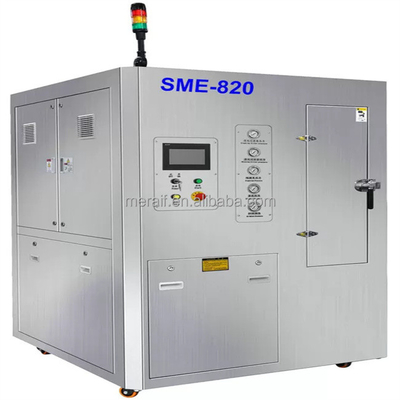

Soudure automatique de nettoyage de la machine 80L du pochoir SME-820 coller la machine imprimée de nettoyage de pochoir
skype : sensenhenhao, whastapp/wechat : +8613424013606
La soudure automatique de nettoyage de la machine 80L du pochoir SME-820 coller la machine imprimée de nettoyage de pochoir est une automatique, industriel + PLC commandé et le système de MES a relié l'équipement intelligent. SME-820 a MES modulaire et port de MES et peut fournir des paramètres de machine au système du MES des clients.
Gamme de la Multi-application SME-820 : pochoir de pâte de soudure, pochoir rouge de colle, pochoir rouge de tonnelier de colle d'épaisseur de 3mm, pochoir en plastique de colle rouge de 3mm, carte PCB imprimée incorrectement et racles.
Processus automatique de lavage : lavage liquide à base d'eau--Rinçage à l'eau de DI--brushing d'air chaud.
La plupart de structure stable de mécanisme--4 tiges de nettoyage de jet et 4 souffleurs fixes sur le côté gauche et droit du pochoir ; mouvement de pochoir dans les deux sens dans l'armoire de nettoyage.
Caractéristiques de nettoyage imprimées de machine de pochoir :
1. Processus : lavage liquide à base d'eau + processus de brushing d'air chaud de DI water rinse+.
2. Multi-utilisation : le pochoir de colle de /red de pâte de soudure, masque en plastique de colle de pochoir rouge de tonnelier, a imprimé la carte PCB incorrectement, racle.
3. Mécanisme stable : mouvements de pochoir dans les deux sens dans l'armoire de lavage tandis que les tiges de jet et les souffleurs fixaient. -- rendez la machine stable et relaible.
4. Excellent résultat de nettoyage : jusqu'à la pression du jet 4~5kg/cm2 et aux becs à fort débit, très bons nettoyant le résultat.
5. Système en temps réel de filtrer : le liquide et l'eau peuvent être recyclés utilisée, aucune boules de soudure revient pour marquer au poncif la surface encore. Particulièrement pour le pochoir précis.
6. Moins de distance, plus efficace : 4 tiges de jet et souffleurs fixes du côté gauche et droit du pochoir, longue distance de mouvement de pochoir de 750mm pour réduire à 420mm.
7. Mètres de pression : l'eau de nettoyage de liquide/rinçage/le filtre/eau liquides filtrent des mètres de pression sur le panneau avant, facile de les observer et surveiller.
8. Structure de l'acier inoxydable SUS304 : protection alcalique et d'alkacid de corrision. Tous les tuyaux, baril de filtre et pompes sont sus304 le matériel, aucun tuyaux en plastique du tout.
9. Une opération facile principale : juste la clé de « début » de poussée, tout le processus fonctionnent automatiquement selon l'établissement de programme.
10. Évident : la fenêtre sur le côté droit de la chambre propre, tout le processus sont évidente.
11. Coût liquide vers le bas : Le soufflage d'air comprimé restent liquide dans des tuyaux et les pompes après nettoyage du processus, sauvent jusqu'à 50% liquide.
12. Contrôle de PLC, interface anglaise d'opération de TP : temps propre, temp ; rincez le temps, temp ; temps sec, paramètres de temp… faciles à placer et modifier.
13. Le liquide et l'eau d'Auot ajoutent et déchargent la fonction : Équipé avec de l'eau le liquide/de compresseur pour s'ajouter et décharger automatiquement.
14. Parties de renommée mondiale et de haute qualité de Scheidier, Mitsubish, Omron, SMC, CKD.
15. Protection de LS : le liquide de 4 niveaux et le commutateur de niveau d'eau, de bas niveau pour protéger l'appareil de chauffage, les pompes, le niveau de M et de H rappellent d'ajouter le liuqid ou l'eau, niveau de HH pour protéger le débordement.
16. Contrôle de temp d'appareils de chauffage : Calculattion de PID, ±3°accuracy, au-dessus de la protection de temp.
17. Boucle lâche de l'eau et étroite ouverte : ce 2 boucles peuvent être de choosen pour employer.
18. Excellente fonction de logiciel : l'auot/mode manuel, ports d'entrée-sortie, paramenters plaçant, filtrent pour remplacer le rappel…
Spéc. de nettoyage imprimée de machine de pochoir :
| S/N | Article | Spéc. | Remarques |
| 1 | taille de pochoir | L29*W29*T1.57inches | |
| 2 | temps de lavage | 3~5min | |
| 3 | temps de rinçage | 1~2min | |
| 4 | temps sec | 3~6min | |
| 5 | temp liquide de lavage | ~60℃ à la température ambiante | |
| 6 | Température de l'eau de DI | ~60℃ à la température ambiante | |
| 7 | temp d'air chaud | ~100℃ à la température ambiante | |
| 8 | réservoir liquide/capacité réservoir d'eau | 60L/60L | |
| 9 | pression liquide/de jet d'eau | 4~5kg/cm2 | |
| 10 | type liquide | liquide à base d'eau | |
| 11 | Type de l'eau | DI water ou DM d'eau | |
| 12 | précision liquide/eau de filtre | 1um/1um | |
| 13 | puissance liquide de la chaleur | 9KW | |
| 14 | puissance de la chaleur de l'eau | 9KW | |
| 15 | puissance de la chaleur d'air chaud | 6KW | |
| 16 | courant électrique et alimentation en air | AC380V, 3P, 50/60Hz, 28KW, 0.5Mpa | |
| 17 | Taille de machine | L1300*W1400*H1970mm | |
| 18 | Poids de machine | 720kg |
Questions et réponses :
Q1. Pourquoi choisissez cette machine de nettoyage de pochoir électrique ?
A1 : Puisque SME-860 emploient le liquide à base d'eau qui est sécurité, environnemental-protection et facile à rincer.
Q2 : SME-860 nettoyer le tonnelier imprimé par colle rouge épaisse de 3mm peut-il pochoir et masque palstic ?
A2 : Oui, il peut parce que ses trous très petits de nettoyage puissants de penatrate de boîte de pression dans le pochoir et le masque effacer la colle rouge.
Q3 : Est-il très sec après lavage, rinçage et processus sec ?
A3 : Oui, il est très sec parce que température de l'air chaude et résultat de coup d'air.
Q4 : Comment carte PCB SME-860 imprimée incorrectement propre, racles et pochoirs frameless ?
A4 : À l'aide de notre montage imprimé incorrectement de carte PCB, montage de racle, montage frameless de pochoir.
Comparisonpictures avant et après le nettoyage :

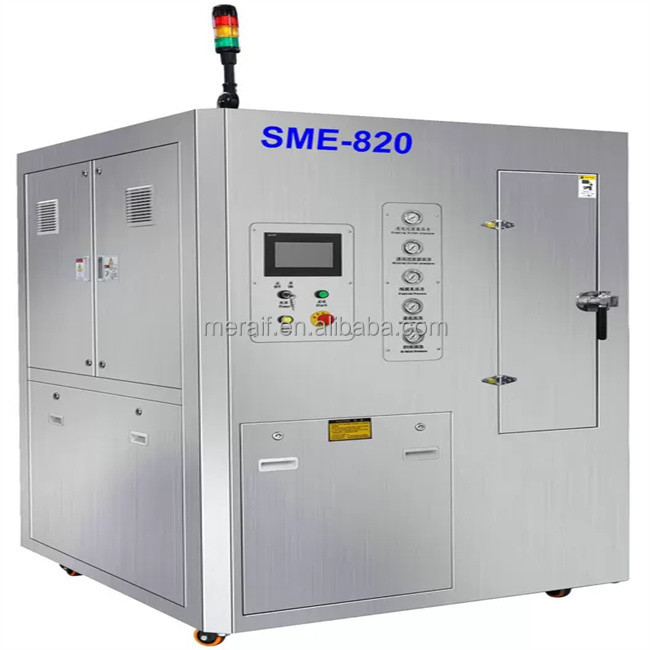

Exposition de nettoyage imprimée d'image de machine de pochoir :
