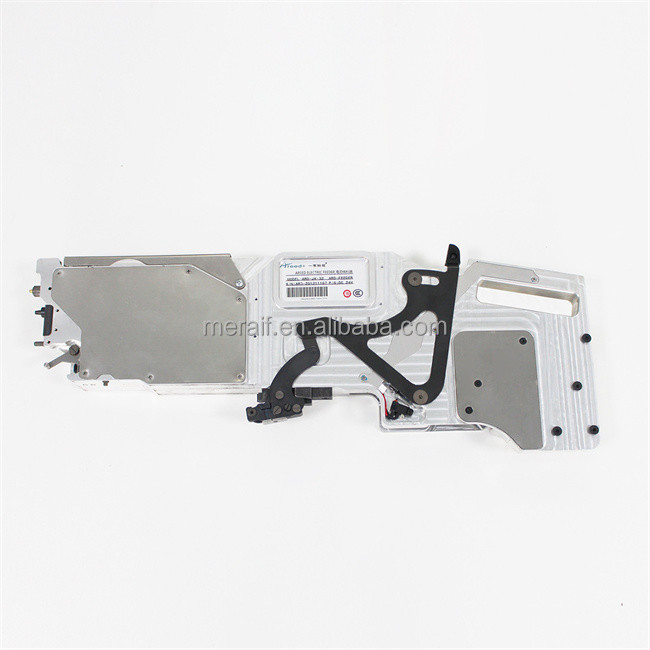

Conducteur de smt de conducteur du juki cf56mm d'OEM pour la machine de transfert
whatsapp : +8613424013606, skype : sensenhenhao, wechat : JoyLY0322
Nous sommes fournisseur de solution de smt davantage que 16years.
Toutes les ligne de machine de smt et pièces, une ligne plus propre de machine de PCBA nous pouvons vous soutenir.
Conducteur électronique d'OEM pour la machine de transfert de série de JUKI KE700 KE2000 FX JX KE3000
paramètres de conducteur du juki cf56mm
Modèles applicables : KE700 série de la série KE3000 de la série JX de FX de série de la série KE2000
Conducteur alternatif : Conducteur d'ATF FTF CTFR FTFR de CTF
Matériel principal : alliage d'aluminium de haute résistance
Positionnement de la méthode : trois-goupille plaçant le verrouillage de bielle
Interface électrique : interface de contact de simple-goupille
Tension : DC24V
Actuel : 0.5A | MAXIMUM 2.5A.
Méthode de communication : commutateur infrarouge intermittent
Mode d'entraînement : commande électrique
Vitesse d'alimentation : lancement de 68ms/pcs 4mm
Exactitude de alimentation : Axe des abscisses ±0.05mm, axe des ordonnées ±0.05mm
Vitesse d'alimentation : 80000CPH
Réutilisation de stratification : poubelle de stockage arrière ou mécanisme de enroulement d'incliné-traction
Paquet applicable : Paquet de SMT de norme de 8/12/16/24/32/44/56MM
Matériaux applicables : tous les matériaux qui peuvent être empaquetés dans SMT standard
Méthode de réapprovisionnement en combustible : la ceinture de épissure n'est pas arrêtée pour le réapprovisionnement en combustible
La température fonctionnante : la température -20~65℃
Humidité fonctionnante : humidité 20~90%RH, aucune condensation
Température de stockage : la température -40~85℃
Humidité de stockage : humidité 10~95%
Essai d'accident de baisse : 0.5kg/cm2 du corps, aucune anomalie
Essai de vieillissement : 1000 heures de travail continu sans anomalie
Disque courant : complet et cohérent
Durée de vie : >=20K hours.MIL-HDBK-217F (25℃)
remarques de conducteur du juki cf56mm :
Affichage de lancement : Indique la distance de alimentation
Changement de lancement : Cliquez sur l'espacement à bascule.
Accord de Y Dirction : En mode de réglage fin, les clés avancent lentement.
Installation de direction : La presse et la prise pour 3 secondes et l'indicateur tourne jaune pour entrer le mode réglant avec précision. Situation actuelle d'économies de clic quand régler avec précision est complet entre.
Indicateur fonctionnant : Le feu vert indique le fonctionnement normal ; la lumière jaune indique placer le statut ; la lumière rouge indique le message d'erreur.
Clé en avant : Cliquez sur le bouton en avant, la ceinture matérielle avancera une étape, longue presse pour avancer sans interruption.
Clé de remise : Quand la lumière de CONDUCTEUR est rouge, cliquez sur pour reconstituer à l'état normal.
Clé de Reverset : Cliquez sur le bouton arrière, la bande matérielle ira de retour une étape, longue presse pour retourner sans interruption.
Prenez la clé de Rell : Presse et tenir le moteur de bande pour travailler, et pour appuyer sur le bouton de bande pour se rétracter automatiquement dans la poubelle d'alimentation de stratification en alimentant.
Le moteur pas à pas remplace la commande de cylindre du conducteur traditionnel, et la vitesse d'en cuivre de précision remplace la commande mécanique de lien. En prenant la goupille de contact électrique et en reliant l'alimentation d'énergie de la sécurité 24V, le capteur de armature convertit le signal mécanique de la machine de placement en signal électrique et commande le conducteur pour fonctionner.
Avantage de hausse : Éventail de modèles matériels électroniques. 8mm est compatible avec deux méthodes de empaquetage de bande paerforée, et des étapes de 1mm/2mm/4mm peuvent être commutées avec un bouton. On INFORMENT 8mm le conducteur qu'électrique peut être employé au lieu des trois conducteurs originaux de 8mm ; un AREED12mm peut être employé au lieu des conducteurs de 12mm et de 16mm.
Avantage de précision : Le moteur d'entraînement fonctionne avec une plus petite amplitude que le cylindre, qui réduit la déviation matérielle provoquée par vibration. Des vitesses d'alimentation à haute précision sont assorties avec les moteurs à haute précision pour assurer l'alimentation précise chaque fois. Le calibreur auto-développé de CONDUCTEUR peut capturer la valeur du même rang de X/Y de chacun qui alimente, et calcule CA \ valeurs de CP et de CPK pour juger la cohérence de l'exactitude de alimentation de chaque CONDUCTEUR.
Avantage de vitesse : vitesse d'alimentation : Le capteur de grille d'Omron sent rapidement le signal de machine, l'algorithme auto-développé de logiciel de tableau de commande est plus scientifique et le moteur pas à pas raisonnable et est équipé de la vitesse d'accélération, vitesse d'alimentation de CONDUCTEUR dépasse la limite de collecte de la machine de placement.
Ligne vitesse de changement : dépouillant la bande directement en haut, avec la salle d'entreposage d'un seul bloc de film ; la ligne changement en lots n'a pas besoin de démonter le conducteur, rappel d'ouverture d'entrepôt automatique quand le matériel est plein, réalise vraiment la fonction du changement substantiel direct, et la ligne efficacité de changement peut être augmentée par plus de trois fois.
Avantage de compatibilité : Applicable à toutes les machines de plate-forme de CONDUCTEUR de machines de JUKI sur le marché. Il est commode d'installer les parenthèses conductrices, sans changer ou détruire les lignes originales, qui est simple, sûr et efficace. Après le changement, il n'interfère pas la position mécanique originale de conducteur, et peut être employé alternativement en même temps.
.
Méthode de alimentation
la station de chargement de conducteur de repare, le tour sur la puissance suppy, le conducteur de bâti et assurer la puissance est allumée, clé de lancement de presse de choisir le bon lancement.
Bande composante de bâti sur le support, bande de passage par le guide de alimentation composant.
Le guide de bande ouvert, épluchent la bande de couche de couverture et s'assurent que le transporteur se repose sur la goupille dans la sécurité de sprocket.secure.
Passez la bande de couche de couverture au-dessus de la poulie et prenez entre la dent d'engrenage. Assurez que la bande est solidement verrou sur la vitesse, couverture étroite.
