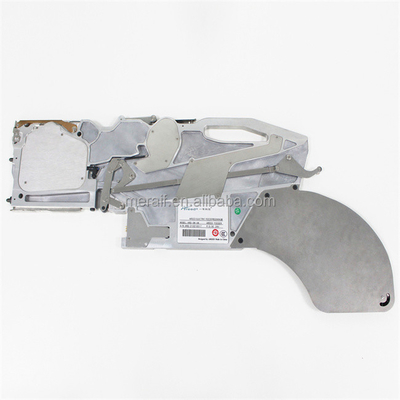

Conducteur électronique de PME 8MM de conducteur d'OEM SMT pour la machine de transfert de série de SM de Hanwha
whatsapp : +8613424013606, skype : sensenhenhao, wechat : JoyLY0322
Nous sommes fournisseur de solution de smt davantage que 16years.
Toutes les ligne de machine de smt et pièces, une ligne plus propre de machine de PCBA nous pouvons vous soutenir.
Conducteur électronique d'OEM pour la machine de transfert de série de SM de Hanwha
conducteur électronique pour des paramètres de Hanwha
Modèles applicables : tous les modèles des séries de SM
Conducteur alternatif : Conducteur de PME de SM
Matériel de principal organisme : alliage d'aluminium
Positionnement de la méthode : rail de guide de double-goupille plaçant, verrouillage de bielle
Interface électrique : Interface de contact de 5 bornes
Tension : DC24V
Actuel : 0.5A | MAXIMUM 2.5A.
Méthode de communication : Impulsion
Mode d'entraînement : commande électrique
Vitesse d'alimentation : lancement de 68ms/pcs 4mm
Exactitude de alimentation : Axe des abscisses ±0.05mm, axe des ordonnées ±0.05mm
Vitesse d'alimentation : 80000CPH
Réutilisation de stratification : poubelle de stockage ou mécanisme d'enroulement arrière d'incliné-traction
Paquet applicable : Paquet de SMT de norme de 8/12/16/24/32/44/56MM
Matériaux applicables : tous les matériaux qui peuvent être empaquetés dans SMT standard
Méthode de réapprovisionnement en combustible : ravitaillement global, ravitaillement de bande
La température fonctionnante : la température -20~65℃
Humidité fonctionnante : humidité 20~90%RH, aucune condensation
Température de stockage : la température -40~85℃
Humidité de stockage : humidité 10~95%
Essai d'accident de baisse : corps 0.5kg/cm2
Essai de vieillissement : 1000 heures de travail continu sans anomalie
Disque d'opération : Complet et cohérent
Durée de vie : >=20K hours.MIL-HDBK-217F (25℃)
conducteur électronique pour des remarques de Hanwha :
Affichage de lancement : Indique la distance de alimentation
Changement de lancement : Cliquez sur l'espacement à bascule.
Accord de Y Dirction : En mode de réglage fin, les clés avancent lentement.
Installation de direction : La presse et la prise pour 3 secondes et l'indicateur tourne jaune pour entrer le mode réglant avec précision. Situation actuelle d'économies de clic quand régler avec précision est complet entre.
Indicateur fonctionnant : Le feu vert indique le fonctionnement normal ; la lumière jaune indique placer le statut ; la lumière rouge indique le message d'erreur.
Clé en avant : Cliquez sur le bouton en avant, la ceinture matérielle avancera une étape, longue presse pour avancer sans interruption.
Clé de remise : Quand la lumière de CONDUCTEUR est rouge, cliquez sur pour reconstituer à l'état normal.
Clé de Reverset : Cliquez sur le bouton arrière, la bande matérielle ira de retour une étape, longue presse pour retourner sans interruption.
Prenez la clé de Rell : Presse et tenir le moteur de bande pour travailler, et pour appuyer sur le bouton de bande pour se rétracter automatiquement dans la poubelle d'alimentation de stratification en alimentant.
Le moteur pas à pas remplace la commande de cylindre du conducteur traditionnel, et la vitesse d'en cuivre de précision remplace la commande mécanique de lien. En prenant la goupille de contact électrique et en reliant l'alimentation d'énergie de la sécurité 24V, le capteur de armature convertit le signal mécanique de la machine de placement en signal électrique et commande le conducteur pour fonctionner.
Avantage de hausse : Éventail de modèles matériels électroniques. 8mm est compatible avec deux méthodes de empaquetage de bande paerforée, et des étapes de 1mm/2mm/4mm peuvent être commutées avec une clé. On INFORMENT 8mm le conducteur qu'électrique peut être employé au lieu des trois conducteurs originaux de 8mm ; un AREED12mm peut être employé au lieu des conducteurs de 12mm et de 16mm.
Avantage de précision : Le moteur d'entraînement fonctionne avec une plus petite amplitude que le cylindre, qui réduit la déviation matérielle provoquée par vibration. Des vitesses d'alimentation à haute précision sont assorties avec les moteurs à haute précision pour assurer l'alimentation précise chaque fois. Le calibreur auto-développé de CONDUCTEUR peut capturer la valeur du même rang de X/Y de chacun qui alimente, et calcule CA \ valeurs de CP et de CPK pour juger la cohérence de l'exactitude de alimentation de chaque CONDUCTEUR.
Avantage de vitesse : Vitesse d'alimentation : L'algorithme auto-développé de logiciel de tableau de commande est plus scientifique et raisonnable. Le moteur de progression est équipé d'une vitesse d'accélération, et la vitesse d'alimentation du CONDUCTEUR dépasse la limite de reprise du conducteur de SM. Ligne vitesse de changement : dépouillant la bande directement en haut, avec la salle d'entreposage d'un seul bloc de film ; la ligne changement en lots sans démonter le conducteur, rappel d'ouverture d'entrepôt automatique quand le matériel est plein, réalise vraiment la fonction du changement substantiel direct, et la ligne efficacité de changement peut être augmentée par plus de trois fois.
Avantage de compatibilité : Applicable à toutes les plates-formes de CONDUCTEUR de machine de placement de série de SM de HANWHA sur le marché. Aucun besoin de changer ou détruire la ligne originale, simple, sûr et efficace. Elle n'interfère pas la station originale de conducteur, et peut être employée alternativement en même temps.
Méthode de alimentation
La bande de bâti sur le support, s'assurent que bande de couche de couverture traverse le guide de alimentation composant.
Sécurité ouverte, guide de bande ouvert.
Épluchez la bande de couche de couverture et l'assurez que le transporteur se repose sur la goupille dans le pignon.
Presse et sécurité ouverte, guide de bande de colse et assurer la sécurité.
Passez la bande de couche de couverture au-dessus de la poulie et betwwen pour prendre la dent d'engrenage. Assurez que la bande est solidement verrou sur la vitesse, couverture étroite.
Manuellement vent prendre la vitesse pour fixer et serrer la bande de couche de couverture, bande excédentaire de passage dans la boîte de rangement.
