Machine de transfert de SMT Ke-2030 Chip Mounter pour la chaîne de montage de téléphone portable
whatsapp : +8613424013606, skype : sensenhenhao, wechat : JoyLY0322
NOUS sommes fournisseur de soutien de smt pour les pièces de machine de smt et le conducteur de l'équipement .such as, bec, support de bobine de smt de chariot de stockage de conducteur, graisse de smt, mélangeur de pâte de soudure, compteur de smd, profileur thermique de KIC, bande de smt et ainsi de suite.
Peut également soutenir quelques parties originales de la réparation de machine.
Présentez de Ke-2030 Chip Mounter
JUKI 2030 est 20000CPH peut réaliser la machine ultra-rapide de placement de double-puce ultra-rapide de représentation « . »
Non seulement peut être la correction environ 2 utilisée tête pour monter deux substrats en même temps,
mais réaliser également le même type de monter le rendement le plus élevé,
L'équivalent de deux JUKI 2010.
1) Taille de carte PCB : 330mmX250mm
2) Peut être attaché à la gamme composante : 0402,0603 puce composants carrés de -26.5X11mm ou de 20mm
3) Le nombre de stations : 60 x 2
4) vitesse théorique de puce : 20000 (grain/heure)
5) Montage de l'exactitude : ± 0.08mm d'identification de laser
6) Taille et poids : L1900/W1476/H2000 ET 6000KG
7) Poids 1400 (kilogrammes)
Puissance AC200-415 triphasé (v)
8) Vitesse 19000CPH (grain/heure) de correction
9) ± 0.05mm (millimètres) de résolution
Construit en 2000,
Taille de carte PCB : 330mmX250mm
Des composants peuvent être apposés pour s'étendre : 0402,0603 composants carrés de chip-26.5X11mm ou de 20mm
Nombre de station d'alimentation : 60 x 2
Théorie Chip Speed : 20000 (comprimés/heure)
Exactitude de placement : identification de laser du ± 0.08mm
Taille et poids : L1900/W1476/H2000 ET 6000KG
Puissance et approvisionnement en gaz : 3PH, 200V, 5KVA
Configuration : 0603 2 ensembles de chaque bec ; Disque compact-ROM manuel
Caractéristiques
Cru : 2004
Placement : 20,000cph
2 têtes multi de laser de bec (8 becs)
De : puce 0603 (de 0201) à la puce de 26,5 x de 11mm ou à la puce carrée de 20mm
Placement simultané des composants sur deux conseils
Taille moyenne de conseil : 330 x 250mm
Grande taille de conseil : 410 x 360mm
Taille de conseil d'extra large : 510 x 460mm
Taille composante applicable : 6mm, 12-20mm
Taille composante : 25mm, 0603 puce, à partir de 1005 puce
à la puce carrée de 20mm ou à la puce de 26,5 x de 11mm.
À partir de 1005 puce à la puce carrée de 50mm ou à la puce de 50 x de 150mm
Vitesse de placement composant : puce, IC : 20,000cph
Exactitude de placement composant : Reconnaissance de laser +/- 0.08mm
Reconnaissance de vision
Composants uniques maximaux : 120 par côté utilisant des conducteurs de bande de 8mm
Les conducteurs dactylographient disponible : bande 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, et 56mm.
Plateau en vrac de bâton non disponible
Puissance : phase 3 200/220/240 ou 380 VCA
Air comprimé : 71psi
Système d'exploitation : Windows NT
Méthodes de programmation : Sur la ligne : enseignez avec la tête de placement, enseignez la caméra, panneau principal seulement
Off-line : entrée de clavier, conversion de données de DAO avec le logiciel facultatif
Taille de programme : 3000 placements maximum par circuit, pour ne pas dépasser 10 000
Maximum 100 non-Matrix ou 400 circuits de matrice par carte PCB.
Résolution de saisie de données : Axe des ordonnées 0,0004" de x (o.01mm)
Axe de Teta (rotation) 0,05
Une expérience réussie : *1 cette fonction est soutenu avec une option.
*2 quand utilisant la bande de 8mm (sur un double conducteur électrique de bande)
Le client de Meraif dans 35 pays autour du monde
1. Nous avions aidé des clients à construire beaucoup de nouvelles usines autour du monde.
2. Formation de plus de 500 experts et de technicien pour des clients.
3. Est devenu l'associé chinois le plus digne de confiance pour vous.
Pour l'installation d'usine de SMT, nous pouvons faire pour vous :
1. Nous fournissons la pleine solution de SMT pour vous
2. Nous fournissons à la technologie de base nos équipements
3. Nous fournissons la plupart de service professionnel de technologie
4. Nous avons une expérience riche sur l'installation d'usine de SMT
5. Nous pouvons résoudre n'importe quelle question au sujet de SMT

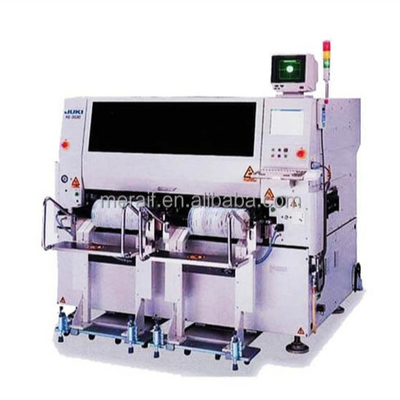

Exposition d'image de Ke-2030 Chip Mounter
