La machine de transfert SAMSUNG SM320 SMT de mounter flexible de Hanwha SM320 a utilisé la machine
whatsapp : +8613424013606, skype : sensenhenhao, wechat : JoyLY0322
NOUS sommes fournisseur de soutien de smt pour les pièces de machine de smt et le conducteur de l'équipement .such as, bec, support de bobine de smt de chariot de stockage de conducteur, graisse de smt, mélangeur de pâte de soudure, compteur de smd, profileur thermique de KIC, bande de smt et ainsi de suite.
Peut également soutenir quelques parties originales de la réparation de machine.
Samsung SMT SM320 est un Mounter universel, peut produire de petits morceaux de matériaux de PUCE,
mais également peut produire le matériel de QFP, approprié à la production à petite échelle des produits indépendants,
mais également peut être employé dans la ligne de Mounter de tourelle de la haut-vie pour le traitement multifonctionnel de puce.
L'équipement, petite taille, poids léger, n'explique pas l'endroit.
SM320 populaire. Machine et fortement fiable fortement flexibles et conviviaux. Pleine vision avec 6
têtes de placement, chacune avec l'illumination individuelle permettant 6 composants totalement différents à
soyez aligné en marche. Caméra de regard ascendante permettant le placement des composants vers le bas au lancement d'avance de 0.4mm.
Spécifications flexibles de mounter de Hanwha SM320 :
Vitesse théorique de puce : 18500CPH
Montage de la puce de la gamme 0402mm | 55mm IC
Exactitude de placement plus ou moins 0.03mm
Taille de carte PCB 510 * 460-460 * 400mm
Taille d'équipement 50 x 40 millimètres | 460 x 400mm
Méthode composante d'identification
VISION VOLANTE + VISION D'ÉTAPE
Montage de l'efficacité
Système de reconnaissance de caméra de vol
PUCE 1608 18500 CPH (IPC9850)
CONCESSION 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Système fixe de vision de caméra
1,4 SEC/QFP208 (NORME D'OFFRE DE PLATEAU)
Les composants peuvent être gamme montée
VISION VOLANTE : 1005 | 22mmIC (option : 0603 | 12mmIC/0402 | 7mmIC)
Montage de la taille : Vision standard d'étape (champ de vision 35) | 32mmIC
(Lancement 0.4mmQFP/0.75mmBGA/| 55mm (MFOV))
Vision standard d'étape (champ de vision 45) | 42mmIC (lancement 0.5mmQFP/1.0mmBGA/| 55mm (MFOV))
Vision standard d'étape (champ de vision 20) | 17mmIC (lancement 0.3mmQFP/0.5mmBGA)
Lancement de Min.lead (QFP) FOV10
0.3mm (QFP) /0.65mm (BGA)
Lancement de Min.Ball (BGA)
FOV15
0.5mm (QFP) /0.75mm (BGA)
FOV25
0.5mm (QFP) /0.75mm (BGA)
Max.Height
H12mm (norme volante de caméra)
H15mm (norme volante de caméra)
Taille de panneau de carte PCB
le plus de petite taille
50 (l) * 40 (w)
la plus grande taille
460 (l) * 400 (w)/option : 510 * 460, 640 * 510
Épaisseur de panneau de carte PCB
0.38mm-4.2mm
Installez le nombre de conducteur
120ea/112ea (accouplant le chariot)
Puissance de pression et
alimentation d'énergie
AC220/220/240V (50/60HZ, PHASE 3) (option : 340/380/415V)
Pression atmosphérique
5kg/m2, 260 Ni/MINUTE
Poids de machine
1800KG
Taille de machine
1650 L * D 1680 * H 1530
Une expérience réussie :
Le client de Meraif dans 35 pays autour du monde
1. Nous avions aidé des clients à construire beaucoup de nouvelles usines autour du monde.
2. Formation de plus de 500 experts et de technicien pour des clients.
3. Est devenu l'associé chinois le plus digne de confiance pour vous.
Pour l'installation d'usine de SMT, nous pouvons faire pour vous :
1. Nous fournissons la pleine solution de SMT pour vous
2. Nous fournissons à la technologie de base nos équipements
3. Nous fournissons la plupart de service professionnel de technologie
4. Nous avons une expérience riche sur l'installation d'usine de SMT
5. Nous pouvons résoudre n'importe quelle question au sujet de SMT

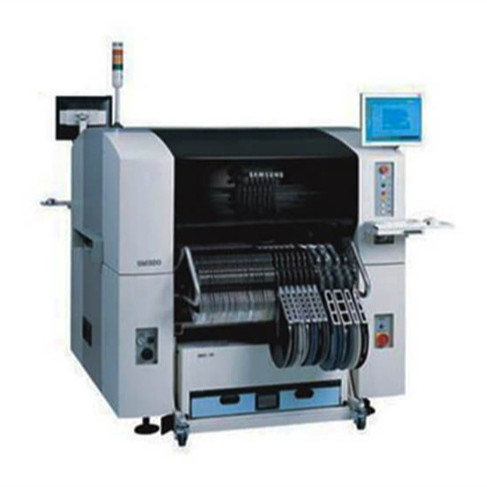

Exposition flexible d'image de mounter de Hanwha SM320
