spécifications de transfert de la machine AM100 :
L'AM100 maintient les niveaux élevés pour la capacité, flexibilité, et les clients de fiabilité prévoient de Panasonic dans un rentable, incrémentalement extensible, solution de SMT de haut-mélange.
Seulement une machine est exigée pour mettre la production en route et il est facile d'ajouter plus d'unités et/ou les technologies comme exigences changent.
Vous aurez la flexibilité de préparer le prochain produit tandis que la production fonctionne sur l'AM100 pour le changement direct et mettait pour employer un grand choix de configurations fortement flexibles et de types d'approvisionnement de composant.
L'installation flexible est encore augmentée dans l'AM100 par le conducteur n'importe où et équipe n'importe où des caractéristiques d'un gicleur.
De grands conseils peuvent être traités et les caractéristiques avancées détection comprenant une caméra composante d'épaisseur, un échange automatique de goupille de soutien, de carte PCB halage, et vérification de plateau sont également disponibles.
Les FONCTIONNALITÉS CLÉ choisissent la tête (poutre simple) capable de placer une rangée composante impressionnante comprenant : 0402mm à 120x90x28mm capables de placer de grands connecteurs, composants en forme impaire, et types d'empaquetage avancés tels que les conducteurs interchangeables de bruit, les becs multifonctionnels, et les mandrins avec la production rentable et de haute qualité de la série de cm et de NPM
Dimensions de carte PCB (millimètre) - L 50 × W 50 à L 510 × W 460
Vitesse de placement - cph 35 800 (0,1006 s/chip), cph 12 200 (0,295 s/QFP 12 millimètres ou moins)
Exactitude de placement (Cpk1) - ±40 µm/chip ±50 µm/QFP 12 millimètres ou moins de ±30 µm/QFP 12 millimètres plus d'à 32 millimètres ou moins
Approvisionnement composant : Attacher du ruban adhésif * - (bande : 4/8 millimètres petite bobine)) de bande de bande (de spécifications de conducteur : Maximum 160
Spécifications de conducteur de plateau : Approvisionnement composant du maximum 120 [*1] : Bâton * - spécifications de conducteur de bande : Spécifications maximales de conducteur de 40 plateaux : Approvisionnement composant du maximum 30 [*1] : Plateau * - spécifications de conducteur de plateau : Maximum 20

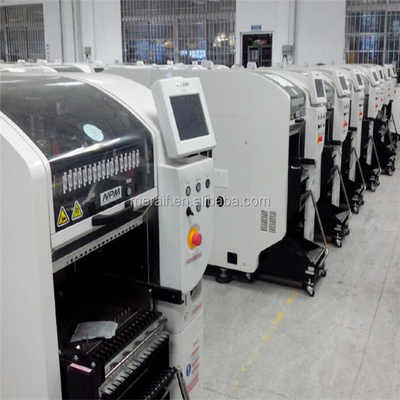

exposition de transfert d'image de la machine AM100 :
